Краткие характеристики
-
Макс. погрешность измерения
Объемный расход:
±3 % ИЗМ для DN 15
±2% ИЗМ для DN 25 … DN 200
±2% ИЗМ более DN 200 -
Диапазон измерения
0 ... 15 м/с
-
Диапазон температур продукта
DN 15 ... 65: –40 ... +150°C
DN 50 ... 4000: –40 ... +170°C -
Макс. рабочее давление
N/A
Область применения
Prosonic Flow P 500 is the ultrasonic clamp-on flowmeter of choice for safe and maintenance-free measurement of conductive and non-conductive liquids, even in challenging applications. It measures flow noninvasively and bidirectionally, independent of pressure, density and conductivity, and without process interruption.
FlowDC makes mounting as flexible as never before. The specified accuracy is maintained at an inlet run of only 2 x DN, even in the case of disturbed flow profiles.
Special coupling pads make this ultrasonic clamp-on system maintenance-free during the entire product life cycle.
In addition, Prosonic Flow P 500 is available with:

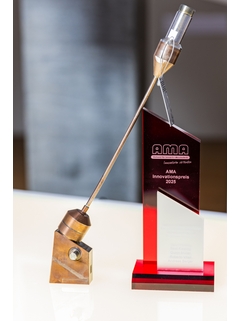

high-temperature sensors for measurement up to 550 °C (1022 °F)
a Petroleum Application Package (PAP), calculating the standard volume for liquid hydrocarbons
Heartbeat Technology, providing continuous process transparency. This way, build-up can be detected before it affects operation
Преимущества
-
Flexible mounting – FlowDC reduces inlet runs to a minimum
-
High safety standards – Prosonic Flow P 500 is developed according to IEC 61508 functional safety requirements and holds international approvals for hazardous area, Zone 1 and Class I, Division 1
-
Reliable measurement performance – proven sensors in combination with maintenance-free mounting system deliver long-term stable signals, also in high-temperature applications (≤550 °C/1022 °F)
-
User-friendly operation – the web server offers full remote access, while the device’s touch display offers convenient on-site interaction
-
Transparent process insights – Heartbeat Technology with its integrated diagnostics, verification and monitoring functions enable compliance and process safety at all times
-
Low capital investment – cost-effectiveness increases with the pipe diameter (up to DN 4000/160")
Видео
Выбор варианта Extended
-
Высокотехнологичные продукты
- Функциональность и удобство
Технический уровень
Простота
-
Стандартные продукты
- Надежность, прочность и неприхотливость
Технический уровень
Простота
-
Высокотехнологичные продукты
- Функциональность и удобство
Технический уровень
Простота
-
Специализированные продукты
- Для требовательных областей применения
Технический уровень
Простота
Вариативность
Выбор категории FLEX | Технический уровень | Простота |
---|---|---|
Выбор варианта Fundamental Выполнение основных измерительных задач |
Технический уровень
|
Простота
|
Выбор варианта Lean Простое управление основными процессами |
Технический уровень
|
Простота
|
Выбор варианта Extended Оптимизация процессов с помощью инновационных технологий |
Технический уровень
|
Простота
|
Выбор варианта Xpert Управление самыми сложными областями применения |
Технический уровень
|
Простота
Вариативность |
Ранняя версия
-
-
Техническое описание (TI)
TI Proline Prosonic Flow P 500
Версия на русском языке - 01/2024
Ультразвуковой времяпролетный расходомер
EN RU 31/01/202410/05/2021Язык:
Русский
Версия:
31/01/2024
Размер файла:
7.2 MB
Имя файла:
TI01504DRU_0224-00.pdf
-
-
-
Техническое описание (TI)
TI Proline Prosonic Flow P 500
Ультразвуковой времяпролетный расходомер
EN RU 31/01/202410/05/2021Язык:
Русский
Версия:
31/01/2024
Размер файла:
7.2 MB
Имя файла:
TI01504DRU_0224-00.pdf
-
-
-
Руководство по эксплуатации (BA)
BA Proline Prosonic Flow P 500
Расходомер-счетчик ультразвуковой
HARTEN RU 31/01/202410/05/2021Язык:
Русский
Версия:
31/01/2024
Размер файла:
10 MB
Имя файла:
BA02025DRU_0224-00.pdf
-
-
-
Руководство по эксплуатации (BA)
BA Proline Prosonic Flow P 500
Расходомер-счетчик ультразвуковой
Modbus RS485EN RU 31/01/202410/05/2021Язык:
Русский
Версия:
31/01/2024
Размер файла:
9.1 MB
Имя файла:
BA02026DRU_0224-00.pdf
-
-
-
Параметры прибора (GP)
GP Proline Prosonic Flow P 500
Ultrasonic time-of-flight flowmeter
HARTEN RU 31/01/202410/05/2021Язык:
Английский
Версия:
31/01/2024
Размер файла:
2.4 MB
Имя файла:
GP01147DEN_0224-00.pdf
-
-
-
Параметры прибора (GP)
GP Proline Prosonic Flow P 500
Ultrasonic time-of-flight flowmeter
Modbus RS485EN RU 31/01/202410/05/2021Язык:
Английский
Версия:
31/01/2024
Размер файла:
2.9 MB
Имя файла:
GP01148DEN_0224-00.pdf
-
-
-
Краткая инструкция (KA)
KA Расходомер Proline Prosonic Flow P
Датчик расходомера-счетчика ультразвукового
EN RU 31/01/202410/05/2021Язык:
Русский
Версия:
31/01/2024
Размер файла:
1.8 MB
Имя файла:
KA01474DRU_0224-00.pdf
-
-
-
Краткая инструкция (KA)
KA Proline 500
Преобразователь Modbus RS485
c датчиком расходомера-счетчика ультразвуковогоEN RU 31/01/202410/05/2021Язык:
Русский
Версия:
31/01/2024
Размер файла:
2.4 MB
Имя файла:
KA01476DRU_0224-00.pdf
-
-
-
Краткая инструкция (KA)
KA Proline 500
Преобразователь HART
c датчиком расходомера-счетчика ультразвуковогоEN RU 31/01/202410/05/2021Язык:
Русский
Версия:
31/01/2024
Размер файла:
2.3 MB
Имя файла:
KA01475DRU_0224-00.pdf
-
-
-
Инструкции по монтажу (EA)
EA Replacing the electronics
Proline 300, 500, 500-digital
EN RU 01/01/202401/07/202301/06/202131/07/202002/08/2019Язык:
Английский
Версия:
01/01/2024
Размер файла:
1.6 MB
Имя файла:
EA01145DA2_0823-00.pdf
-
-
-
Инструкции по монтажу (EA)
Replacing the transmitter
Prosonic Flow 500
EN RU 01/08/2021Язык:
Английский
Версия:
01/08/2021
Размер файла:
819.1 KB
Имя файла:
EA01335DA2_0121.pdf
-
